Ventila · Ventiladores de techo de gran caudal

Ventiladores HVLS

Desplazan grandes masas de aire a baja velocidad para eliminar el estancamiento, equilibrar temperaturas y generar sensación de confort sin necesidad de reducir la temperatura real del espacio.

  • Verano
  • Valle
  • Invierno
Solicitar estudio gratuito +34 91 99 33 543

Qué problema resuelve

En las naves industriales el aire queda estancado y provoca un efecto invernadero que hace sufrir calor a los trabajadores. En invierno, la calefacción sube y se pierde en el techo. Un solo ventilador HVLS puede cubrir hasta 2.400 m² y eliminar ambos problemas con un consumo de apenas unos céntimos de euro al día.

Características

  • Desestratificación invernal: devuelve el calor acumulado bajo cubierta
  • Sensación térmica hasta −6 °C sin aire acondicionado
  • Muy bajo consumo eléctrico
  • Aluminio low-carbon
  • Aluminio reciclado hasta un 75 %
  • Control IoT, heatmaps y Modbus

Ahorro

Ahorro en edificios climatizados, todo el año

El HVLS no sustituye a la climatización: hace que trabaje mucho menos. Y en primavera y otoño, muchas veces la hace innecesaria.

−25 %
Verano, con aire acondicionado o aerotermia. La brisa del HVLS permite subir la consigna 3 °C sin perder confort.
100 %
Meses valle. Con HVLS y free cooling (extractores y exutorios) el confort se mantiene sin enfriar ni calentar: el ahorro en climatización es total.
Hasta −45 %
Invierno, con calefacción. La desestratificación devuelve al suelo el calor acumulado bajo la cubierta y reduce hasta un 45 % el consumo de calefacción.

Cómo funciona

Verano e invierno: dos modos, un mismo equipo

Cómo trabaja un ventilador HVLS en cada estaciónSección de una nave de 10 m de altura

Verano · modo ventilación

1–2 m/s sobre las personas · −4 °C de sensación

Gira a alta velocidad y proyecta una gran columna de aire hacia el suelo que se abre en abanico. El aire en movimiento evapora el sudor y la sensación térmica baja unos 4 °C sin enfriar el aire.

Invierno · modo desestratificación

aire caliente acumuladoGiro lento · < 0,2 m/s · sin corrientes

Gira despacio para mezclar el aire caliente que se acumula bajo la cubierta con el de la zona de trabajo, sin crear corrientes. El termostato deja de «calentar el techo» y el consumo de calefacción baja hasta un 45 %.

Cuánto refresca el aire en movimientoDescenso de la sensación térmica según la velocidad del aire sobre las personas
Rango de nuestros ventiladores · 0,5–2 m/s°C0−1−2−3−4−5−60,00,51,01,52,0Velocidad del aire (m/s)−5,9 °C a 2 m/s

Calculado con el modelo de confort de ASHRAE 55 (temperatura efectiva estándar) para 32 °C, 40 % de HR, actividad ligera y ropa de verano.

Temperatura según la altura, en inviernoNave calefactada de 12 m de altura
  • Sin HVLS
  • Con HVLS (baja velocidad)
14161820222426280 m3 m6 m9 m12 mTemperatura (°C)26,5 °C20,7 °C

Perfil típico con un gradiente cercano a 0,9 °C por metro. Valores orientativos.

Guía completa del HVLS en verano e invierno

Herramienta

¿Qué sensación térmica tendrá tu equipo?

Introduce la temperatura y la humedad de tu nave y la velocidad del aire que crearán los ventiladores. Si tienes registros de temperatura y humedad, te lo calculamos hora a hora y zona a zona.

Calcula la sensación térmica con ventilación

Sensación térmica26,9 °C5,1 °C menos que con el aire en calma
aire en calma 32 °C0,5 m/s1,0 m/s1,5 m/s2,0 m/s

Modelo de confort de ASHRAE 55 (temperatura efectiva estándar) con ropa de verano. Nuestros HVLS y ventiladores direccionales impulsan el aire a entre 0,5 y 2 m/s en los puestos de trabajo. Si nos facilitas tus registros de temperatura y humedad, calculamos la sensación térmica hora a hora en cada zona de tu nave.

Galería

Ventiladores HVLS en una piscina cubierta
Ventiladores HVLS en un pabellón polideportivo
Ventiladores HVLS sobre las estanterías de un almacén
Ventilador HVLS en un centro logístico con carretillas y operarios

Aplicaciones

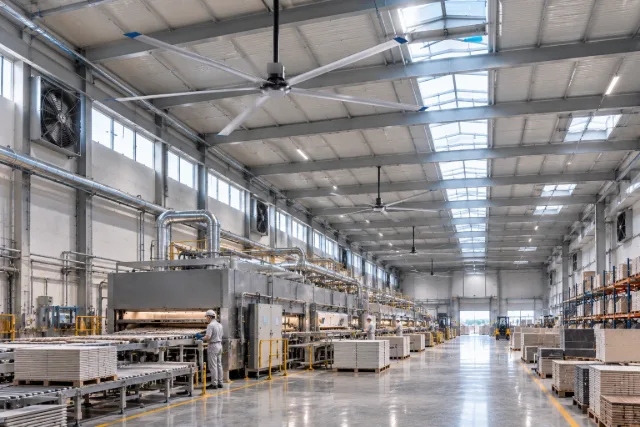

  • Ventiladores HVLS y extractores de pared en una nave de fabricación

    Industria

    Naves de fabricación con cargas térmicas de proceso

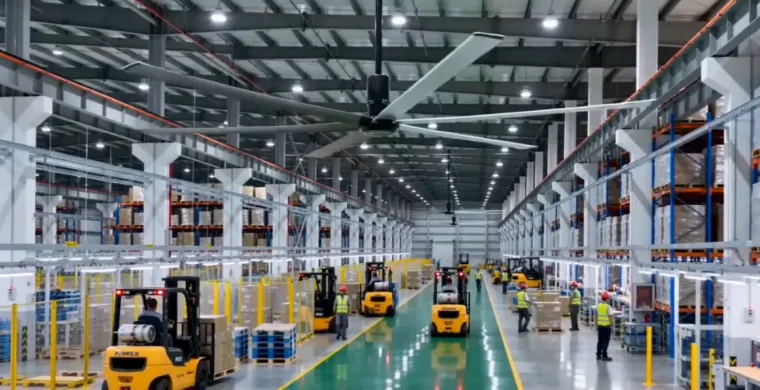

  • Ventilador HVLS en un centro logístico

    Logística

    Grandes superficies con muelles abiertos y mucha altura

  • Ventilador HVLS sobre las estanterías de un almacén

    Almacenes

    Estanterías altas y aire estancado bajo cubierta

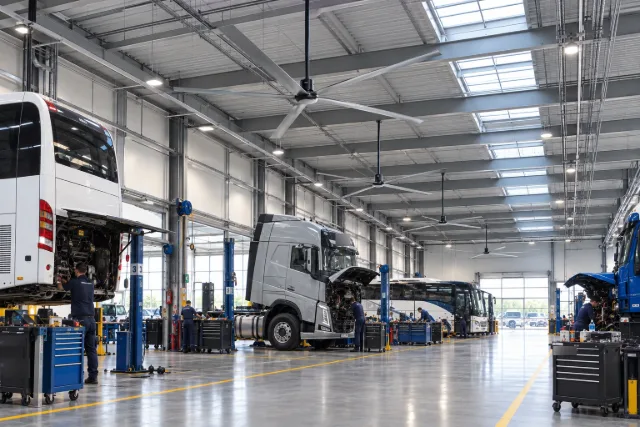

  • Ventiladores HVLS en un taller de vehículos industriales

    Talleres

    Puestos fijos, motores y gases puntuales

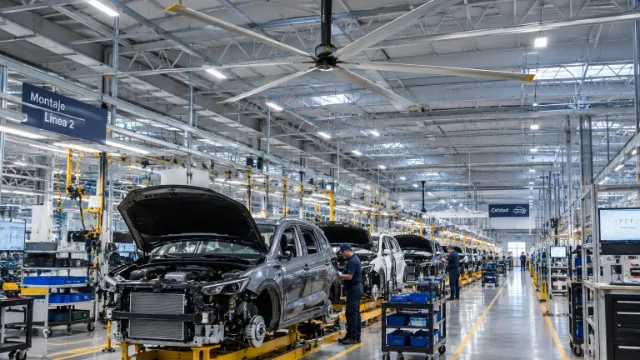

  • Ventilación en una nave de automoción

    Automoción

    Líneas de montaje, pintura y talleres de posventa

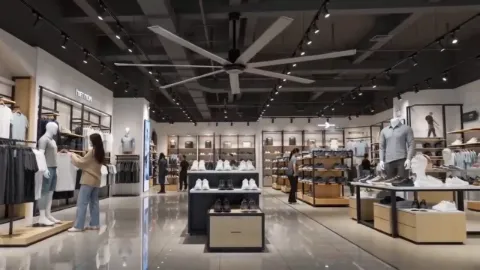

  • Ventilación en una gran superficie comercial

    Retail

    Grandes superficies comerciales con mucho público

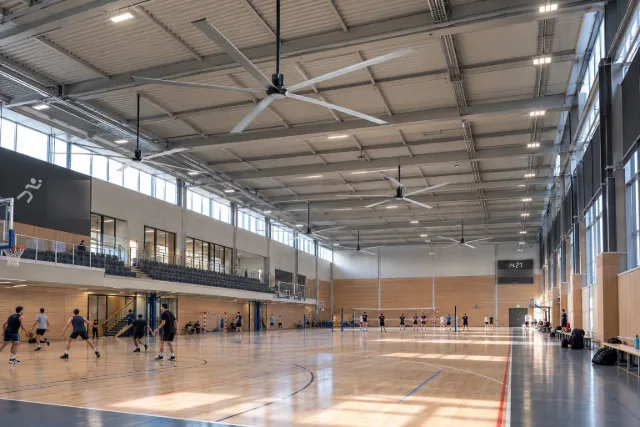

  • Ventiladores HVLS en un pabellón polideportivo

    Deporte

    Pabellones y polideportivos sin corrientes molestas

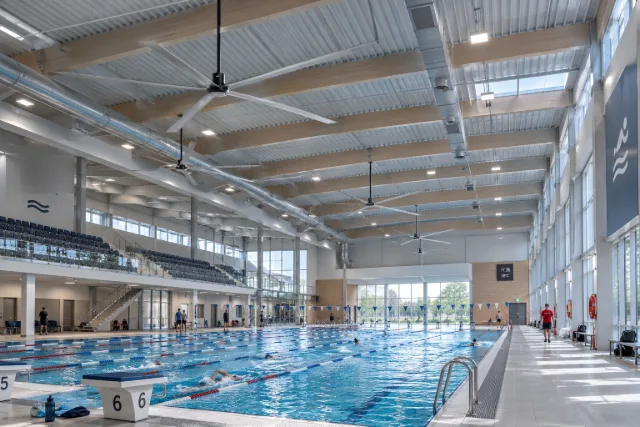

  • Ventiladores HVLS en una piscina cubierta

    Piscinas cubiertas

    Humedad y condensaciones bajo control

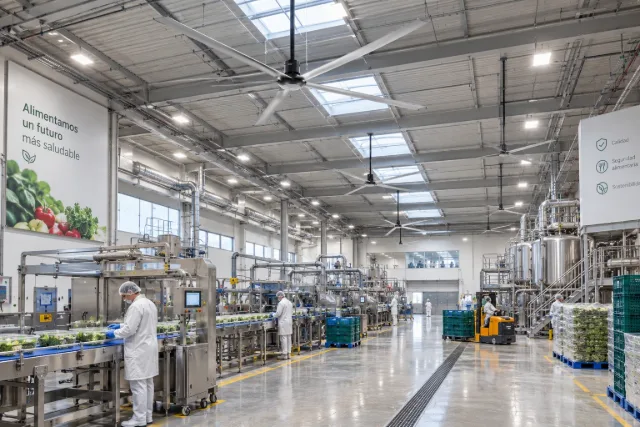

  • Ventiladores HVLS sobre las líneas de una planta agroalimentaria

    Agroalimentario

    Industria alimentaria y explotaciones agrícolas

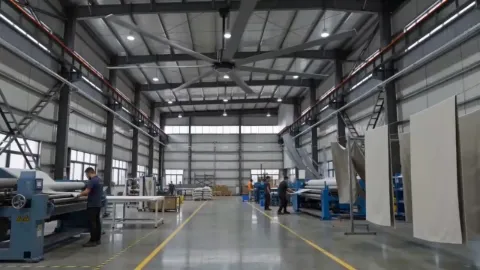

  • Ventilación en una zona de producción

    Centros de producción

    Zonas de producción con personal todo el turno

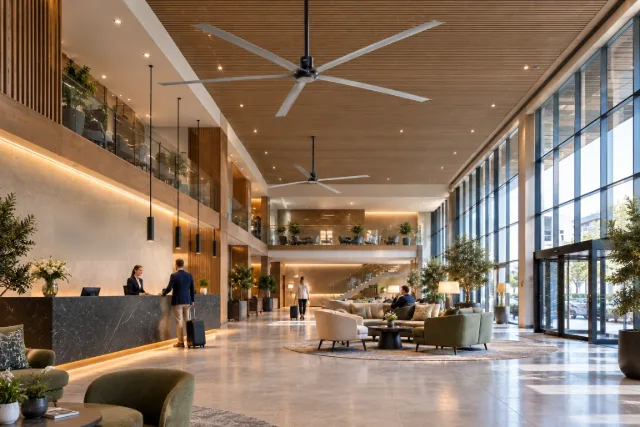

  • Ventiladores HVLS en el vestíbulo de un hotel

    Horeca

    Restaurantes, hoteles y salones con grandes alturas

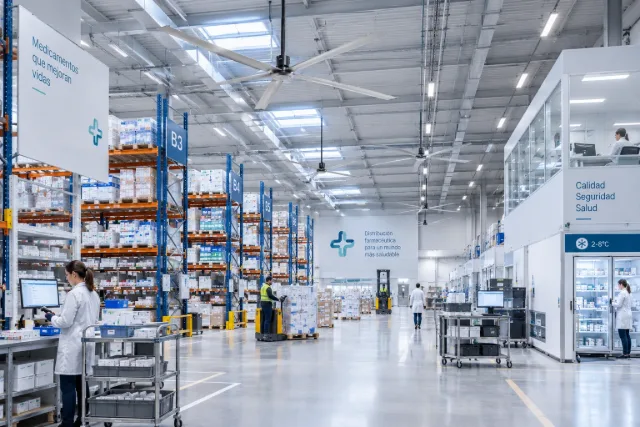

  • Ventilador HVLS en un almacén farmacéutico de temperatura controlada

    Farma

    Almacenes de temperatura controlada (15–25 °C)

Preguntas frecuentes

¿Qué superficie cubre un ventilador HVLS?

Depende del diámetro: desde 600 m² el modelo de 3 m hasta 2.400 m² el de 7,3 m. En el estudio técnico calculamos el número y la posición de los equipos según la altura y la distribución de la nave.

¿Hacen ruido?

Muy poco: entre 35 y 45 dB según el modelo, porque mueven el aire a baja velocidad. Son aptos para pabellones, comercios y oficinas diáfanas.

¿Los ventiladores HVLS sirven en invierno?

Sí. Girando a baja velocidad devuelven al suelo el aire caliente acumulado bajo la cubierta (desestratificación) y reducen el consumo de calefacción.
