Instalación de ventilación industrial: cómo proyectarla bien

Qué evaluar, cómo calcular el caudal, qué normativa aplica y cómo se instala y mantiene la ventilación de una nave o almacén industrial en España.

Una instalación de ventilación industrial bien hecha empieza antes de colocar ningún equipo: se identifica qué hay que sacar del aire (calor, humos, humedad, CO₂), se calcula el caudal que hace falta, se elige el tipo de sistema y solo entonces se instala, se prueba y se mantiene con un plan escrito. Esta guía recorre ese camino para naves, almacenes y centros logísticos, con la normativa española que lo condiciona y ejemplos de cálculo que puede replicar con los datos de su nave.

SierracalderinaProyecte una ventilación adecuadaSierracalderina diseña, instala y mantiene sistemas de ventilación y climatización industrial adaptados a las necesidades de cada espacio.Conozca Sierracalderina

En resumen

Antes de diseñar hay que definir la fuente del problema: calor, contaminantes, humedad u ocupación. De ello depende si basta ventilar o si hace falta extracción localizada.
El Real Decreto 486/1997 fija un mínimo de renovación por trabajador, pero en una nave real el caudal lo suele marcar el calor o el contaminante, no ese mínimo.
La instalación se hace por fases: estudio, dimensionado, montaje, puesta en marcha con mediciones y plan de mantenimiento.
El RITE exige manual de uso y mantenimiento y empresas habilitadas para mantener las instalaciones térmicas.

Tabla de contenidos

Qué incluye realmente una instalación de ventilación industrial
Qué evaluar antes de diseñar
Primero, ¿ventilación general o extracción localizada?
Cómo se calcula el caudal de ventilación
Normativa que condiciona el diseño
Tipos de sistemas y cuándo elegir cada uno
Cómo se ejecuta la instalación, paso a paso
Nuestro punto de vista: ventilar es un sistema, no un equipo
Verificar que funciona
Mantenimiento: lo que conserva el rendimiento
Cómo podemos ayudarle
Errores frecuentes que encarecen la instalación
Preguntas frecuentes
Fuentes

Qué incluye realmente una instalación de ventilación industrial

Cuando alguien pide presupuesto para ventilar una nave, a menudo piensa en “poner extractores”. En la práctica, un proyecto completo reúne cuatro piezas que deben trabajar juntas:

Entrada de aire exterior: aberturas, rejillas o compuertas por donde entra el aire de reposición. Si no entra aire, los extractores no extraen lo previsto.
Movimiento de aire dentro del local: ventiladores de gran diámetro o direccionales que evitan zonas muertas y mejoran la sensación térmica de los trabajadores.
Extracción o descarga: extractores, exutorios o sistemas de extracción localizada que sacan el aire viciado, caliente o contaminado.
Control: sondas y regulación que arrancan, paran o modulan los equipos según temperatura, humedad o CO₂.

En Sierra Calderina diseñamos, instalamos y mantenemos estos sistemas con ventiladores HVLS, extractores bidireccionales, enfriadores evaporativos y controladores IoT para grandes espacios. Pero la lógica de proyecto que sigue es válida con cualquier combinación de equipos.

Qué evaluar antes de diseñar

La mayoría de los problemas de una instalación nacen de un diagnóstico apresurado. Estos son los datos que recogemos antes de dimensionar nada:

Geometría de la nave: superficie, altura libre, cubierta (chapa, panel sándwich, lucernarios), orientación y número de huecos existentes. La altura condiciona qué tipo de ventilador funciona mejor.
Actividad y focos: soldadura, pintura, hornos, carga de baterías, motores de combustión de carretillas, almacenamiento de producto fresco. Cada foco pide una solución distinta.
Cargas de calor: maquinaria, iluminación, radiación solar sobre la cubierta y personas.
Ocupación y turnos: cuántos trabajadores, dónde se concentran y en qué horas.
Estacionalidad: no se necesita lo mismo en julio que en enero. Un sistema que solo piensa en verano desaprovecha el invierno, cuando el aire caliente acumulado bajo la cubierta puede destratificarse. Lo explicamos en nuestra guía sobre ventiladores HVLS en verano e invierno.
Entorno exterior: dónde se pueden situar tomas y descargas sin recircular el aire ni captar humos de vecinos, aparcamientos o zonas de basuras.
Restricciones: ruido, carga estructural de cubierta, instalación eléctrica disponible, zonas con riesgo de explosión o requisitos de higiene alimentaria.

Un buen estudio técnico termina en un documento con estos datos, las hipótesis de cálculo y las alternativas valoradas. Si un presupuesto llega sin nada de eso, es una lista de equipos, no un proyecto.

Primero, ¿ventilación general o extracción localizada?

La distinción más importante del diseño es esta. Cuando el contaminante se genera en un punto concreto (un puesto de soldadura, una cabina, un horno), lo eficaz es capturarlo en origen. Las notas técnicas del Instituto Nacional de Seguridad y Salud en el Trabajo lo dicen con claridad: la ventilación general no es una solución por sí misma, sino un complemento de la extracción localizada cuando esta no tiene filtro y descarga dentro del local, o cuando se usa impulsión localizada.

En la práctica:

Calor y confort térmico en grandes volúmenes (logística, almacenes): ventilación general, movimiento de aire y, si procede, enfriamiento evaporativo.

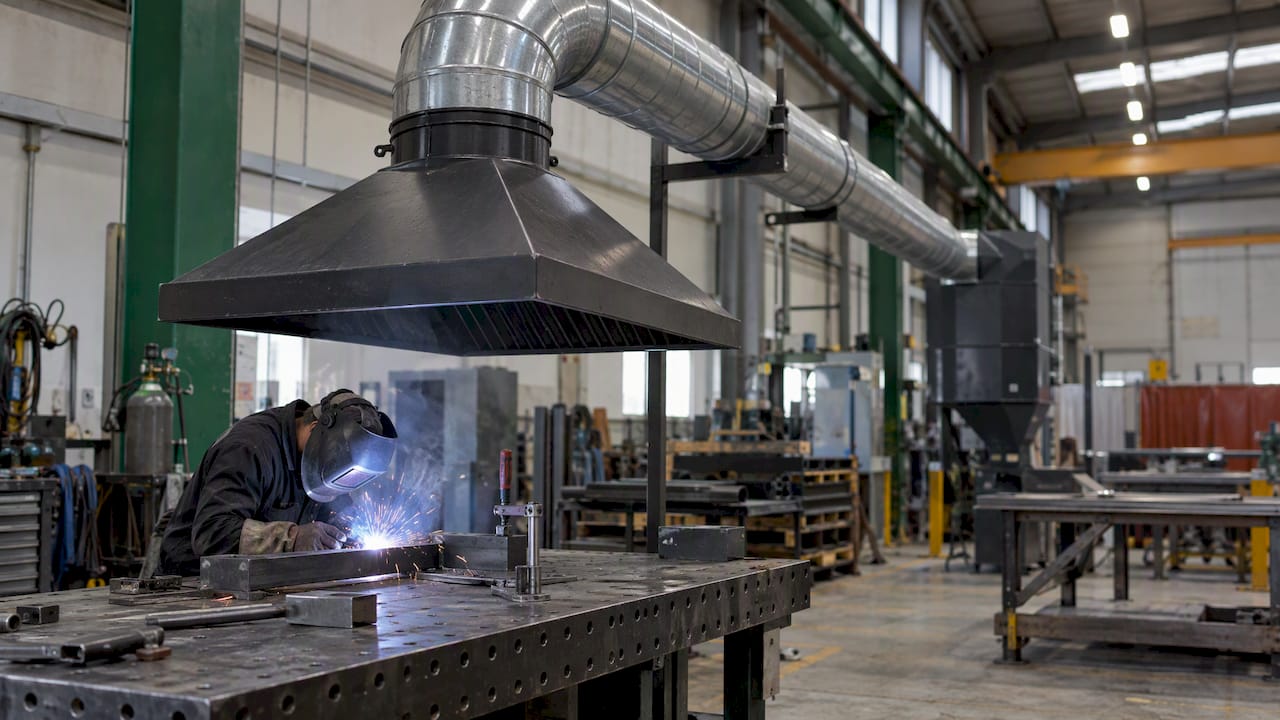

Humos, vapores y polvo en un puesto: extracción localizada con captación cercana y descarga adecuada.
Talleres con ambas necesidades: extracción localizada más ventilación general que reponga el aire. En nuestra página sobre ventilación de talleres industriales y mecánicos detallamos cómo se combinan.

Cómo se calcula el caudal de ventilación

Hay tres métodos habituales, y conviene calcular los tres y quedarse con el más exigente.

1. Mínimo legal por trabajador

El Real Decreto 486/1997, sobre lugares de trabajo, establece una renovación mínima de 30 m³/h por trabajador en trabajos sedentarios en ambientes no calurosos ni contaminados por humo de tabaco, y de 50 m³/h en los demás casos.

Ejemplo ilustrativo: una nave con 40 trabajadores en tareas no sedentarias requiere como mínimo 40 × 50 = 2.000 m³/h. Es una cifra baja para una nave grande, y por eso rara vez es la que manda.

2. Renovaciones por hora

Se calcula el volumen de la nave y se multiplica por las renovaciones por hora que pide la actividad. Ejemplo ilustrativo con datos inventados para el cálculo: una nave de 60 × 30 m y 8 m de altura tiene 14.400 m³. Si el estudio indica 6 renovaciones por hora, el caudal es 14.400 × 6 = 86.400 m³/h. Compárelo con los 2.000 m³/h del mínimo por trabajador: la diferencia explica por qué no basta con cumplir el mínimo legal cuando hay calor o contaminantes. Tenemos una guía de renovaciones de aire por hora en naves para elegir el rango según el uso.

3. Caudal según el foco

Para extracción localizada, el caudal depende de la captación. Las notas del INSST sobre soldadura dan ejemplos claros: en mesas fijas, 2.000 m³/h por metro de longitud de mesa con una velocidad mínima de rendija de 5 m/s. En bocas de aspiración desplazables, la distancia lo cambia todo: a 0,1 m bastan 200 m³/h, y a 0,5 m hacen falta 4.500 m³/h. Es decir, acercar la boca al punto de soldadura reduce el caudal necesario de forma drástica, y con ello el tamaño del ventilador, el ruido y el consumo.

Para el calor, el cálculo parte de la carga térmica a evacuar y del salto de temperatura admisible entre interior y exterior. Es el cálculo más delicado y el que más se beneficia de un estudio previo.

Normativa que condiciona el diseño

No hay una única norma de “ventilación industrial”. El proyecto se apoya en varias:

Real Decreto 486/1997: disposiciones mínimas de seguridad y salud en los lugares de trabajo, incluida la renovación mínima de aire.
RITE (Real Decreto 1027/2007): regula las instalaciones térmicas en edificios. Exige que las instalaciones de ventilación y climatización tengan un manual de uso y mantenimiento y sean mantenidas por empresas habilitadas.
Normas UNE de conductos, cuando la instalación los incluye, y la normativa de prevención de incendios si hay exutorios o compuertas en sectores de incendio.
Reglamento electrónico de baja tensión para el cuadro y la alimentación de los equipos.
Ordenanzas municipales y autonómicas sobre ruido y emisiones, que varían según la localidad.

El alcance exacto del RITE en cada caso (potencias, tipo de edificio, procesos industriales) debe confirmarlo el técnico proyectista con el texto vigente. Por eso, en nuestras propuestas el dimensionado se hace según normativa y queda por escrito.

Tipos de sistemas y cuándo elegir cada uno

Sistema	Para qué sirve	Cuándo encaja
Ventiladores HVLS de gran diámetro	Mover grandes masas de aire a baja velocidad, destratificar, mejorar la sensación térmica	Naves altas y amplias, almacenes, logística. Más información en ventiladores HVLS de 3 a 7,3 m
Ventiladores direccionales	Dirigir aire a puestos concretos o zonas de paso	Puestos fijos, muelles de carga, ventiladores direccionales industriales
Extractores bidireccionales	Extraer o impulsar según la estación, con compuerta motorizada y free cooling	Naves que quieren aprovechar el aire nocturno o renovar sin consumo elevado: extractores bidireccionales
Enfriadores evaporativos	Bajar la temperatura de impulsión con poco consumo eléctrico	Climas secos o semisecos y grandes volúmenes: enfriadores evaporativos y adiabáticos
Exutorios motorizados	Evacuar humos y calor, y ventilar por cubierta	Naves con cubierta accesible y requisitos de evacuación
Extracción localizada	Capturar el contaminante en origen	Soldadura, pintura, hornos, procesos con humos

La elección entre enfriamiento evaporativo, aire acondicionado convencional y movimiento de aire depende de la humedad ambiente, el uso y el presupuesto de explotación. Lo desarrollamos en la comparativa entre evaporativo, aire acondicionado y HVLS, y sobre qué temperatura cabe esperar del evaporativo, en la guía de temperatura de impulsión del evaporativo.

Cómo se ejecuta la instalación, paso a paso

Visita y diagnóstico. Se toman medidas, se localizan focos y se recogen los datos de la lista anterior.
Dimensionado y propuesta. Se calculan caudales, se eligen equipos y se dibuja el sistema: situación de ventiladores, aberturas, conductos si los hay y control. Se definen también las entradas de aire de reposición.
Replanteo en obra. Antes de montar, se comprueban alturas, estructura de cubierta, recorridos eléctricos y accesos.
Montaje. Fijación de equipos a la estructura, conexión eléctrica y de control, y sellado de pasos de cubierta. Trabajos en altura con medios y personal adecuados.
Puesta en marcha y ajuste. Se comprueban sentidos de giro, consumos, caudales y la respuesta del control a las consignas.
Entrega documental. Esquemas, manual de uso y mantenimiento, y plan de revisiones.

Dos criterios de ubicación que se olvidan con frecuencia. Las tomas de aire exterior deben situarse en zonas protegidas y alejadas de focos contaminantes como basuras, estacionamientos o salidas de humos, según la guía del INSST sobre calidad de ambiente interior. Y las aberturas de descarga deben estar al menos a 8 metros de otros edificios y a 2 metros de las tomas de aire, preferiblemente orientadas hacia arriba. Aunque esa guía se refiere a oficinas, el criterio de evitar la recirculación del aire expulsado es igualmente sensato en una nave.

Nuestro punto de vista: ventilar es un sistema, no un equipo

Después de ver muchas naves, la conclusión es siempre la misma: los equipos rara vez fallan, falla el planteamiento. Un extractor potente sin entrada de aire trabaja mal. Un ventilador HVLS sin saber qué se quiere conseguir en invierno y en verano da una instalación a medias. Y una instalación manual depende de que alguien se acuerde de encenderla.

Por eso defendemos tres ideas:

Diagnóstico antes que producto. El estudio técnico previo, con cálculo de renovaciones, es lo que evita sobredimensionar o quedarse corto.
Combinar ventilación, extracción y refrigeración en un solo criterio de control. Con un controlador IoT que gestione temperatura, humedad, CO₂ y temporada, el sistema decide por sí solo cuándo ventilar, cuándo extraer y cuándo refrigerar, y reduce horas de funcionamiento en periodos de baja demanda.
Seguimiento tras la instalación. Ajustar de forma remota las consignas con los datos reales de la nave es parte del servicio, no un extra.

No prometemos la misma solución a todas las naves: un almacén logístico, un taller y una central hortofrutícola necesitan cosas distintas, y cada sector tiene sus particularidades.

— la redacción

Verificar que funciona

Una instalación no está terminada hasta que se mide. La prueba mínima incluye caudales en los puntos de extracción e impulsión, consumo eléctrico de cada equipo, verificación del control y comprobación de que el aire de reposición llega por donde se ha previsto.

Técnico midiendo el caudal en una rejilla de ventilación

En extracción localizada, conviene un sistema de aviso. Las fichas del INSST señalan que estos sistemas deben contar con indicador o alarma que detecte fallos o filtros bloqueados, porque una extracción que ha dejado de funcionar no se nota a simple vista. Guarde las mediciones de la puesta en marcha: serán la referencia para detectar pérdidas de rendimiento en el futuro.

Mantenimiento: lo que conserva el rendimiento

El RITE exige un mantenimiento preventivo conforme al manual de uso y mantenimiento, con registro de las operaciones y con los componentes limpios y en buen estado, según el texto consolidado del Real Decreto 1027/2007. Traducido a tareas habituales:

Limpieza o sustitución de filtros, según la carga de polvo del ambiente.
Limpieza de ventiladores, aspas y rejillas, donde se acumula suciedad que desequilibra y encarece el funcionamiento.
Limpieza de conductos cuando existan.
Revisión de correas, rodamientos, anclajes y conexiones eléctricas.
Prueba de compuertas y exutorios motorizados, y del sistema de alarma.
En enfriadores evaporativos, revisión del agua, los paneles y el tratamiento higiénico correspondiente.
Comprobación de que las consignas del control siguen siendo adecuadas para la temporada.

La frecuencia exacta depende del equipo y de su manual. Lo que no admite discusión es llevar el registro por escrito: sirve ante una inspección y para ver tendencias de consumo.

Cómo podemos ayudarle

Si está valorando una instalación nueva o la renovación de un sistema que no rinde, en Sierra Calderina hacemos el proyecto completo: estudio técnico, propuesta a medida, instalación certificada in situ y mantenimiento, con control automático IoT. Puede ver las soluciones llave en mano para naves industriales o contarnos su caso desde nuestra página principal.

Sierracalderina

No publicamos precios, porque dependen de la superficie, la altura, los focos y el nivel de automatización de cada nave. Por eso la propuesta parte siempre de un estudio. Si su nave está en Cataluña, la Comunidad Valenciana, Asturias o Galicia, también tenemos información específica: Cataluña, Comunidad Valenciana, Asturias y Galicia.

Errores frecuentes que encarecen la instalación

Dimensionar solo por el mínimo legal. Cumplir los 30 o 50 m³/h por trabajador no garantiza confort térmico ni control de contaminantes.
Olvidar el aire de reposición. Extraer sin prever por dónde entra el aire provoca depresión, corrientes y rendimiento menor.
Ventilación general para un problema localizado. Diluir humos que podrían capturarse en origen exige caudales mucho mayores.
Situar la descarga junto a la toma. El aire expulsado vuelve a entrar.
Instalar sin control. Equipos que funcionan todo el día consumen más y se desgastan antes.
Sin plan de mantenimiento. El rendimiento cae poco a poco y nadie lo detecta.

Si quiere profundizar en cálculos y criterios, reunimos más material en nuestras guías de ventilación industrial.

Preguntas frecuentes

¿Cuánto tarda en instalarse un sistema de ventilación industrial?

Depende de la superficie, del número de equipos y de si hay obra de cubierta o instalación eléctrica nueva. El estudio y la propuesta preceden siempre al montaje, y el plazo concreto se fija en la propuesta de cada proyecto.

¿Es obligatorio un proyecto para ventilar una nave?

Depende del tipo de instalación, su potencia y la actividad. El RITE y la normativa autonómica determinan cuándo se necesita proyecto o memoria técnica, y lo confirma el técnico responsable. En cualquier caso, un estudio previo con cálculo de caudales es la mejor práctica.

¿Puedo ventilar una nave solo con extractores?

Se puede, pero el resultado suele ser peor si no hay entradas de aire bien dimensionadas ni movimiento de aire interior. En naves grandes se combina extracción con ventiladores de gran diámetro y, si hace falta bajar la temperatura, con enfriamiento evaporativo.

¿Quién puede mantener una instalación de ventilación?

El RITE establece que las instalaciones térmicas de ventilación y climatización deben ser mantenidas por empresas habilitadas, siguiendo el manual de uso y mantenimiento. Pregunte siempre por la habilitación y exija el registro de operaciones.

¿Cómo sé cuántas renovaciones por hora necesita mi nave?

Depende de la actividad, los focos de calor o contaminante y la ocupación. Se calcula el volumen de la nave, se estima el caudal necesario y se comprueba frente al mínimo legal por trabajador. Nuestra guía de renovaciones por hora le da una primera referencia.
